AutoCAD Quick Select 기능: 빠르고 효율적인 객체 선택 방법

AutoCAD 사용자라면 복잡한 도면에서 특정 객체를 찾고 선택하는 일이 얼마나 번거로운지 잘 아실 겁니다. 특히 대규모 프로젝트나 복잡한 설계를 다룰 때는 더욱 그렇습니다. 하지만 AutoCAD의 Quick Select(빠른 선택) 기능을 활용하면 이러한 작업이 훨씬 수월해집니다. 이 블로그 글에서는 Quick Select 기능의 기본 개념과 이를 효율적으로 사용하는 방법에 대해 자세히 알아보겠습니다.

Quick Select 기능 소개

Quick Select는 AutoCAD 내에서 특정 속성이나 조건에 맞는 객체를 빠르게 필터링하고 선택할 수 있는 기능입니다. 예를 들어, 특정 레이어에 속한 모든 객체를 선택하거나, 특정 색상이나 크기를 가진 요소들만 골라낼 수 있습니다. 이를 통해 사용자는 보다 정밀하고 체계적인 작업이 가능해집니다.

Quick Select 실행 방법

Quick Select 실행 방법



Quick Select 기능을 사용하려면 몇 가지 간단한 방법이 있습니다. 다음은 그 중 몇 가지입니다:

1. 명령어 입력:

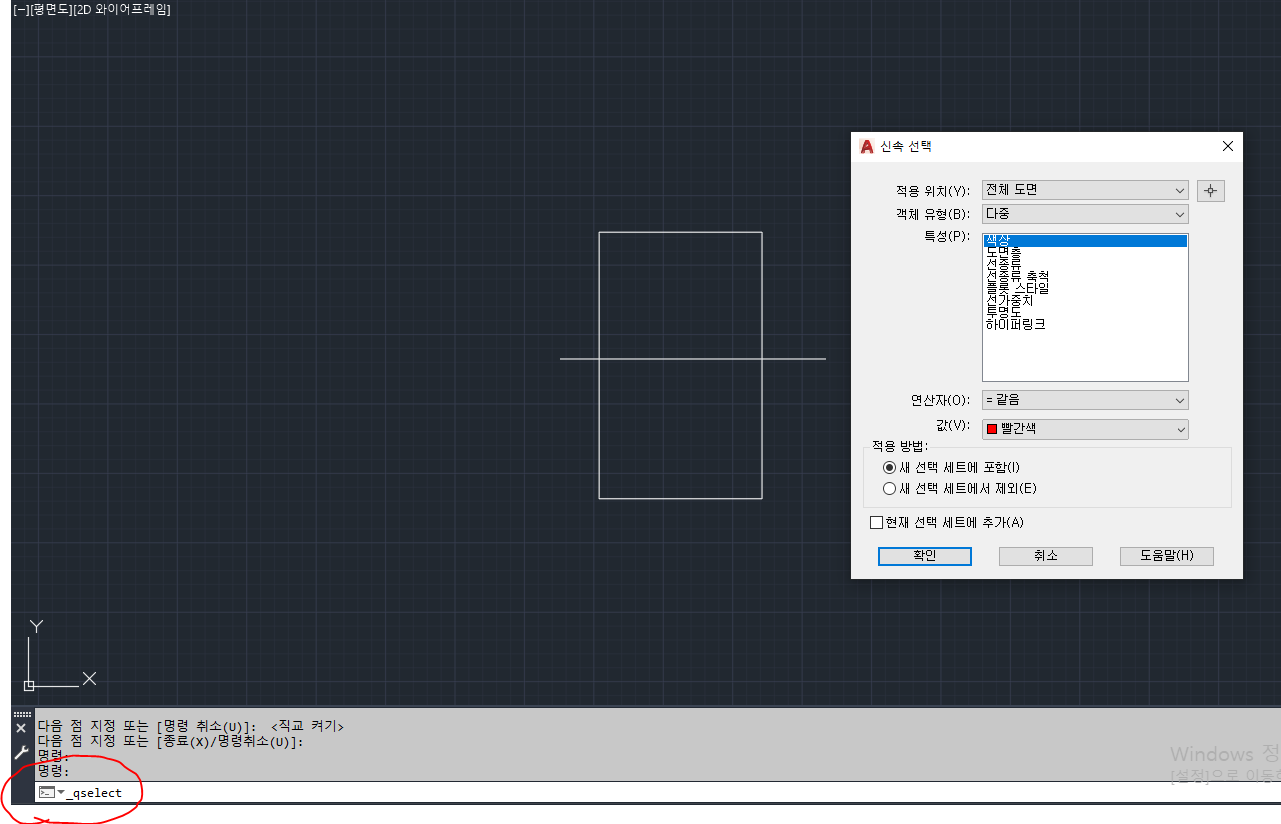

   • AutoCAD 명령창에 QSELECT를 입력하고 Enter를 누릅니다. 그러면 Quick Select 대화 상자가 열립니다.
2. 리본 메뉴 접근:
   • [수정] 탭으로 이동한 후 [선택] 패널에서 [빠른 선택] 버튼을 클릭합니다.
3. 상황에 맞는 메뉴 사용:
   • 도면 상에서 우클릭하여 상황에 맞는 메뉴를 열고 [빠른 선택]을 선택합니다.

필터링 옵션 설정하기

Quick Select를 사용할 때는 다양한 필터링 옵션을 통해 원하는 객체를 찾아낼 수 있습니다:

• 객체 유형 (Object Type): 선택할 수 있는 객체 유형에는 선(Line), 원(Circle), 문자(Text), 치수(Dimension) 등이 있습니다. 특정 유형의 객체만 선택할 수 있어 작업을 더욱 효율적으로 할 수 있습니다.
• 속성 (Properties): 색상, 레이어, 선종류, 선가중치, 문자 높이, 블록 이름 등 다양한 속성을 기준으로 객체를 필터링할 수 있습니다.
• 조건 연산자: 같음(Equals), 다름(Not equal to), 보다 큼(Greater than), 보다 작음(Less than), 포함(Contains) 등의 조건 연산자를 사용하여 더욱 세밀한 선택이 가능합니다.

실용적인 사용 예시

레이어 기준 선택:

• 특정 레이어의 모든 객체를 선택하여 한꺼번에 수정하거나 삭제할 수 있습니다. 이는 여러 레이어에 걸쳐 존재하는 객체들을 동시에 편집해야 할 때 유용합니다.

문자 높이 기준 선택:

• 도면에서 특정 크기의 모든 문자를 선택하여 스타일을 변경하거나 위치를 조정할 수 있습니다. 표준화 작업 시 특히 유용합니다.

블록 이름 기준 선택:

• 동일한 블록 인스턴스를 모두 선택하여 일괄 수정할 수 있습니다. 반복적인 요소를 수정해야 할 때 매우 효율적입니다.

Quick Select 사용 팁

1. 미리보기 기능 활용: 선택 결과는 미리보기를 통해 확인할 수 있으므로, 조건이 정확히 설정되었는지 확인 후 적용할 수 있습니다.
2. 다중 조건 설정: [새로 만들기] 버튼을 사용하면 여러 조건을 조합하여 더욱 세밀한 필터링을 할 수 있습니다.
3. 설정 저장: 자주 사용하는 필터 설정은 저장하여 다음 작업 시 쉽게 불러와 사용할 수 있습니다.

Quick Select 기능은 AutoCAD에서 객체를 선택하고 관리하는 데 있어 시간을 절약하고 정확성을 높이는 데 큰 도움을 줍니다. 이 기능을 잘 활용하여 도면 작업을 더 효율적으로 수행해보세요.
